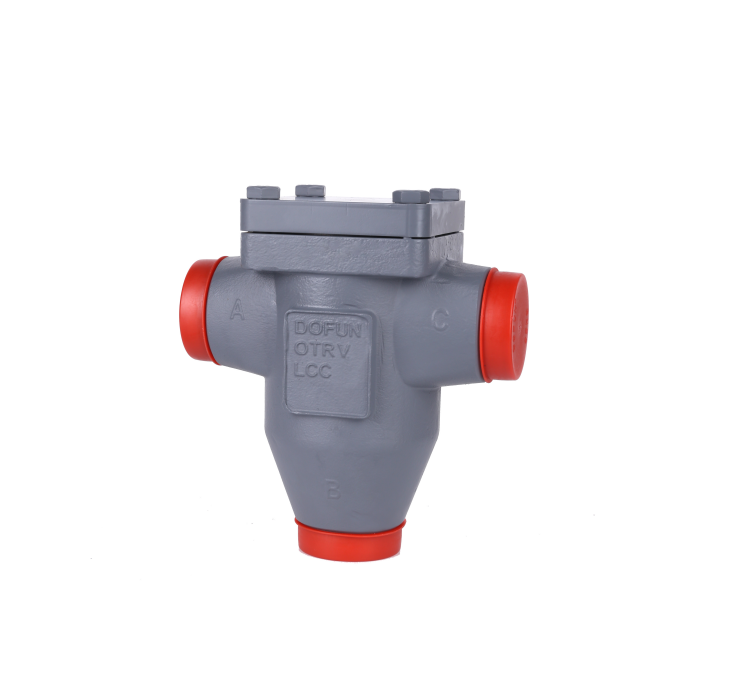

Oil Temperature Regulating Valve OTRV Type

1、技术参数 Technical Parameter

◆ 公称通径： DN25-DN80

Nominal  Diameter:DN25-DNB0

◆ 公称压力： 4.0 MPa

Nominal  Pressure:4.0MPa

◆ 适用介质： R12,R22,R502,R134a,R404a,R507,R717    等制冷剂。

Applicable    Medium:R12,R22,R502,R134a,R404a,R507,R717    and    other refrigerants.

◆ 适用油：各种通用型冷冻油

Applicable Oil:Various general-purpose refrigeration oils

◆ 适用温度： -46℃-+150℃

Applicable Temperature:-46℃-+150℃

量程温度：35℃、43℃,49℃、54℃、60℃、77℃

Range Temperature:35℃、43℃,49℃、54℃,60℃,77℃

◆ 最小操作温度：≥-10℃

Minimum  Operating  Temperature:≥-10℃

2、说明 Instructions

OTRV 油温调节阀是一个制冷用的三通阀，通过对螺杆压缩机或离心压缩机润滑油系 统中热油和冷油进行混合用于维持压缩机的油温处于稳定的水平，也可以作为方向换 向阀使用。

阀体接口分A\B\C  标识，作为油温调节阀用时，A 接压缩机，B 接高温油，C 接冷油， 当温度达到感应元件的温度时，自动控制B 和 C 的流量，从而达到调节油温的目的。  作为方向换向阀使用时， A 为入口，B 接压缩机管路，C 接冷油。

The OTRV is a three-way valve for refrigeration.it is used to maintain the oil temperature of the compressor at a stable level by mixing the hot oil and cold oil in the lubricating oil system of the screw compressor or centrifugal compressor.It can aso beused Used as a directional control valve.

The  valve  body  interface  is  marked  with  A\B\C.When  used  as  an  oil  temperature regulating valve,A  is  connected  to  the  compressor,B  is  connected  to  the  high   temperature  oil,and Cis connected to the cold oiL When the temperature reaches the temperature of the sensing element,the flow of B and C is automatically controlled.5o as to achieve the purpose of adjusting  the  oil  temperature When used as a directional reversing   valve,A  is the  inlet, B is connected to the compressor pipeline,and  c   is connected to the cooling oiL.

3、订货 Order Goods

◆ 默认感应元件(温包)量程温度：49℃

Default sensing element  (Thermostatic)temperature  range:49℃

◆ 指定型号和量程温度： OTRV 50表 示 DN50 油温调节阀，感应温包温度49°

Please tell us the model and temperature range you want when ordering:

DTRV50A Indicates DN50 oil temperature regulating valve,the temperature of the temperature range is 49°
